Deslocamento de Camadas na Impressão 3D: Causas e Solução

A impressão estava andando perfeita — paredes lisas, camadas certinhas — e do nada, na metade do caminho, a peça literalmente escorregou pro lado. Um degrau feio aparece bem no meio, como se alguém tivesse empurrado a peça durante a impressão. Isso é deslocamento de camadas (layer shift), um dos defeitos mais frustrantes porque geralmente só aparece depois de horas de impressão, direto no lixo.

A boa notícia: deslocamento de camadas quase sempre tem causa mecânica ou elétrica identificável — não é sorte, não é "impressora ruim". Neste guia você vai encontrar as causas na ordem certa pra testar, da mais comum à mais rara, com o ajuste concreto pra cada uma.

O que é deslocamento de camadas na impressão 3D (e como identificar)

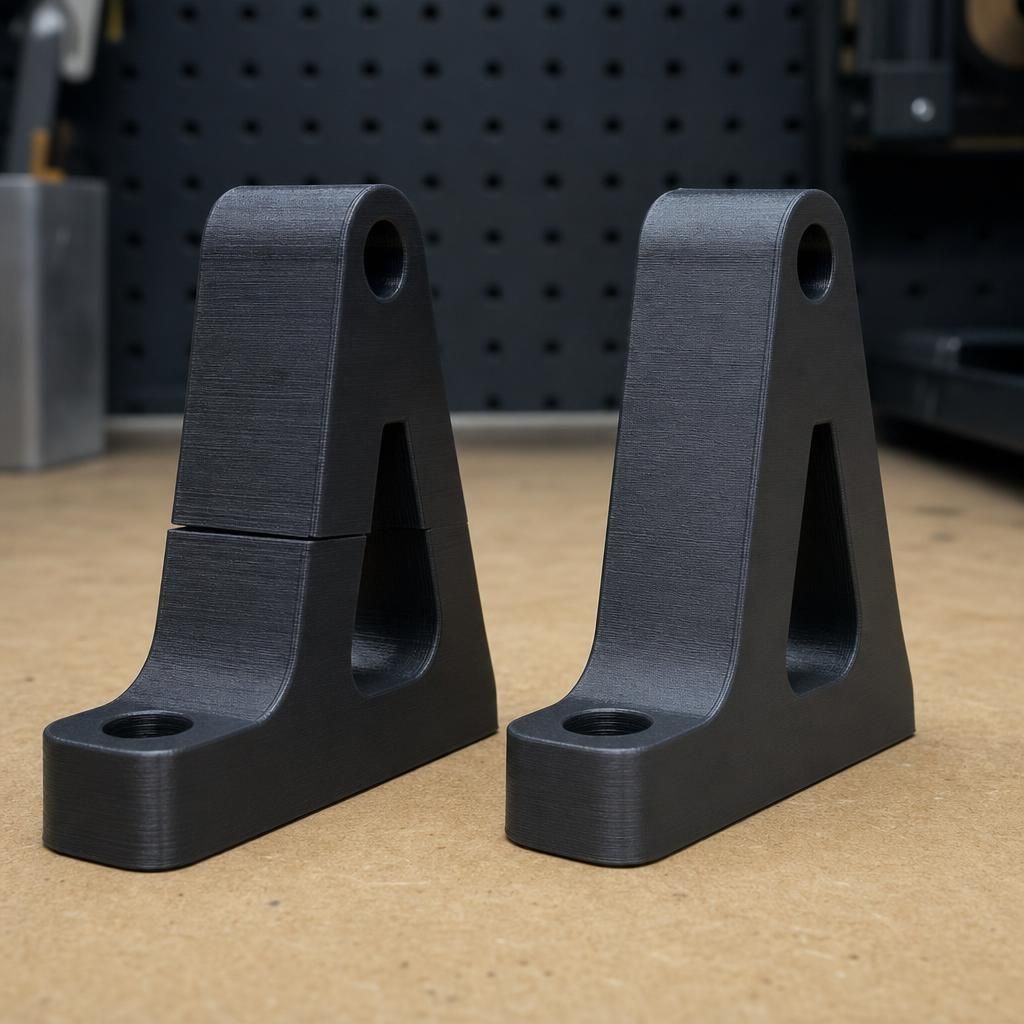

Deslocamento de camadas acontece quando uma camada inteira sai da posição em relação às anteriores, formando um degrau visível numa direção (X, Y, ou as duas). Diferente de um defeito pontual, TODA camada acima do ponto do problema fica deslocada — é esse "degrau que não volta" que identifica o defeito.

Vale distinguir de dois primos que também estragam a peça. O empenamento na impressão 3D puxa as bordas pra cima aos poucos, formando uma curva — não um degrau reto. Já a má aderência solta a peça inteira da mesa logo no início; se for esse o seu caso, veja o guia de primeira camada que não gruda na mesa. Esse defeito é especificamente aquele salto abrupto no meio ou perto do fim da impressão.

Na prática, a causa é sempre da mesma família: o motor de passo (ou a peça que ele move) perdeu a posição real que o firmware acha que ele está. Cada causa abaixo interrompe esse sincronismo de um jeito diferente — e elas estão ordenadas da mais comum pra menos comum, então teste nessa ordem.

Correia frouxa ou mal tensionada: a causa nº 1 do deslocamento de camadas

A causa mais comum, de longe, é a correia dos eixos X ou Y frouxa, patinando na polia, ou até apertada demais. Segundo o Simplify3D, a tensão errada da correia — folgada, patinando ou tensionada além da conta — está entre os principais gatilhos mecânicos do defeito.

Como saber se está no ponto certo? A Prusa Knowledge Base recomenda um teste simples: dedilhe a correia como se fosse uma corda de instrumento — ela deve soar grave, como uma corda de baixo, nunca frouxa a ponto de bater nem tão esticada que "cante" agudo. A Creality descreve a mesma ideia com outra imagem: a correia deve "twangar" como uma corda de violão.

Se você imprime numa Prusa MK3/S/+, o guia oficial cita valores de referência de tensão em torno de 250 (eixo X) e 275 (eixo Y), com tolerância de ±15. Esses números são específicos daquela impressora — sirvam de exemplo do fabricante, não como regra universal pra qualquer máquina.

Corrija apertando o tensionador (ou o motor deslizante, dependendo do modelo) até a correia soar grave e firme, sem folga visível quando você balança o eixo com a mão.

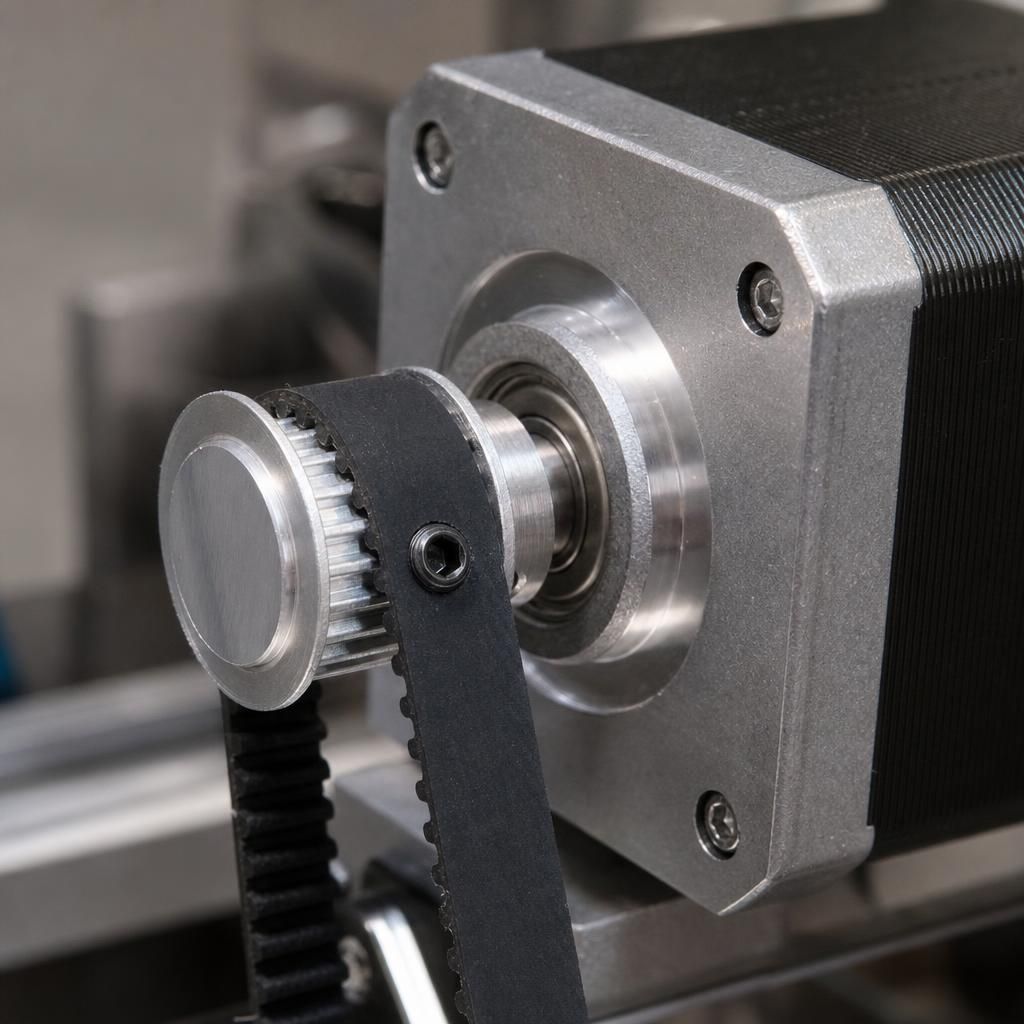

Grub screw solto na polia: por que as camadas saem "em escada"

Se a correia já está tensionada e o deslocamento continua, o próximo suspeito é o grub screw (parafuso de fixação) que prende a polia no eixo do motor. Segundo a Prusa, esse parafuso solto é normalmente a causa principal do padrão "em escada" (staircase) — onde a peça desloca em vários saltos pequenos e repetidos, não um salto único.

O motivo é puramente mecânico: a polia patina no eixo do motor a cada movimento, então o motor gira mas a correia não acompanha na mesma proporção — o firmware perde a posição real aos poucos, camada após camada.

A correção: aperte os dois grub screws da polia (a maioria dos motores tem dois, um de cada lado). O ideal, segundo a Prusa, é que pelo menos um deles prenda contra a parte chata (flat) do eixo do motor, e não só na parte redonda — isso evita que a polia gire mesmo se o parafuso afrouxar um pouco depois.

Velocidade e aceleração altas demais para os motores

Se correia e grub screw estão em ordem, o problema pode ser simplesmente pedir mais do motor do que ele aguenta. Segundo o Simplify3D, quando a impressora se move mais rápido do que os motores conseguem acompanhar, é comum ouvir um som de clique enquanto o motor perde passos — e cada passo perdido tira a peça de posição.

O ponto de partida recomendado pelo Simplify3D é reduzir a velocidade em cerca de 50% como teste — tanto a velocidade de impressão quanto a velocidade de deslocamento (travel) dos eixos X/Y sem extrusão, que costuma ser bem mais alta e mais fácil de exceder o limite do motor sem você perceber.

A Creality sugere valores conservadores como ponto de partida pra diagnóstico: velocidade entre 40 e 50 mm/s, aceleração entre 500 e 1000 mm/s² e jerk entre 5 e 10 mm/s. Se o deslocamento sumir nesses valores, você confirmou a causa e pode subir aos poucos de volta a partir daí.

Depois de resolver, se quiser recuperar velocidade sem cair no mesmo problema, vale entender os limites reais da sua máquina — o guia de impressão 3D mais rápida sem perder qualidade mostra como subir a velocidade com segurança.

Bico colidindo com a peça: empenamento, blobs e warping

Às vezes o motor não perde passo nenhum — o bico é que bate fisicamente na peça e força o carro pra fora da posição. A Prusa aponta que geometrias com balanços (overhangs) grandes podem colidir com o bico durante a impressão, e recomenda reduzir a velocidade justamente nessas regiões.

A Creality lista outros gatilhos de colisão: peças empenadas com as bordas levantadas — o clássico empenamento na impressão 3D — e blobs de filamento que sobram na superfície e viram um obstáculo físico na próxima passada do bico.

Se o deslocamento sempre acontece na mesma altura, ou perto de uma quina que já estava levantando, desconfie de colisão em vez de causa elétrica. Resolver o empenamento na origem (adesão, temperatura da mesa) costuma eliminar esse tipo de desalinhamento de uma vez.

Motor ou driver superaquecendo (ou sem corrente suficiente)

Quando a causa não é mecânica, o próximo passo é olhar a eletrônica. O Simplify3D aponta duas causas elétricas comuns: corrente insuficiente entregue aos motores de passo e a eletrônica do driver do motor superaquecendo durante a impressão.

A Creality reforça o ponto: motores de passo sobrecarregados — por atrito ou desalinhamento mecânico — geram calor excessivo, e esse calor reduz o torque disponível do motor, tornando mais fácil perder passos justamente nas impressões mais longas.

Esse tipo de causa costuma aparecer em impressões longas que começam bem e falham só depois de um tempo — diferente da colisão do bico ou da correia frouxa, que tendem a falhar mais cedo ou de forma mais consistente ao longo da peça.

Eixos sujos, sem lubrificação ou impressora instável

Por fim, obstruções mecânicas nos trilhos também tiram o motor do sincronismo. A Prusa cita detritos de filamento acumulados nas polias, cabos do extrusor mal roteados puxando o carro, e hastes lisas arranhadas ou secas precisando de lubrificação.

Na Ender 3 e modelos parecidos, a Creality recomenda checar as porcas excêntricas dos roletes (se estiverem frouxas, o carro balança no trilho) e inspecionar o fuso do eixo Z por acúmulo de detritos. A Creality também cita superfície de apoio instável, vibração excessiva e G-code corrompido como causas adicionais a descartar antes de trocar peça.

Manter esse tipo de manutenção em dia evita boa parte dos casos: dá uma olhada no guia de manutenção da impressora 3D pra saber quando lubrificar hastes, limpar polias e checar folgas antes que virem um desalinhamento no meio de uma peça grande.

Perguntas frequentes sobre deslocamento de camadas

O que causa deslocamento de camadas na impressão 3D?

As causas mais comuns, em ordem: correia frouxa ou mal tensionada, grub screw solto na polia do motor, velocidade/aceleração altas demais, colisão do bico com a peça (empenamento ou blobs), motor/driver superaquecendo e eixos sujos ou sem lubrificação. Teste nessa ordem — a correia resolve a maioria dos casos.

Dá pra salvar uma peça que já teve deslocamento de camadas?

Raramente. Uma vez que uma camada inteira saiu de posição, a geometria acima do ponto do defeito fica desalinhada em relação à base, então lixar ou colar dificilmente resolve de forma estrutural. O foco deve ser corrigir a causa antes da próxima impressão, não salvar essa peça.

Deslocamento de camadas estraga a impressora?

Na maioria dos casos, não. É um sintoma de correia frouxa, grub screw solto ou velocidade excessiva — problemas de ajuste, não de dano. Só vale investigar motor e driver (calor, corrente) se as causas mecânicas mais comuns já foram descartadas e o problema persiste.

Como saber se é grub screw ou correia?

Teste a correia primeiro: dedilhe e veja se soa grave e firme, sem folga ao balançar o eixo com a mão. Se estiver tensionada e o deslocamento continuar em pequenos saltos repetidos ("em escada"), gire a polia manualmente com o motor destravado — se ela escorregar no eixo, o grub screw está solto.

Velocidade alta sempre causa deslocamento de camadas?

Não sempre, mas é um gatilho comum quando a velocidade (ou o travel sem extrusão) excede o que o motor aguenta — geralmente com um clique audível de passo perdido. Reduzir cerca de 50% como teste, conforme recomenda o Simplify3D, ajuda a confirmar se essa é a causa antes de mexer em outra coisa.

Conclusão: deslocamento de camadas tem causa, não é azar

Deslocamento de camadas parece assustador na primeira vez, mas a lista de causas é curta e testável: correia, grub screw, velocidade, colisão do bico, eletrônica e manutenção dos eixos. Siga a ordem, teste uma variável por vez, e a maioria dos casos se resolve ainda na primeira ou segunda tentativa.

Já identificou a sua causa? Conta nos comentários qual foi — correia, grub screw ou outra — pra ajudar quem está caçando o mesmo defeito agora. E se você quer deixar a impressora redonda de vez, dá uma passada pelos outros guias do blog.
